管殼式冷凝器是一種常見的熱交換器，廣泛應用于化工、制冷、空調和熱能回收等領域。具有效率較高、結構緊湊、可靠性強等特點。本文將從冷凝過程和特點兩個方面來介紹管殼式冷凝器。

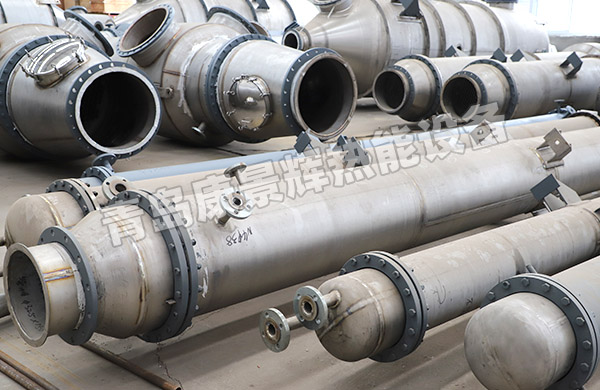

一、管殼式冷凝器冷凝過程

管殼式冷凝器是一種傳熱設備，其工作原理是利用冷凝介質在管內釋放熱量，經過熱交換與冷卻介質進行熱量傳遞，使冷凝介質由氣態轉變?yōu)橐簯B(tài)。在冷凝過程中，熱交換器的殼體內流動著冷卻介質，管子中則流動著冷凝介質。冷凝介質內的熱量通過傳熱管壁傳遞給冷卻介質，冷卻介質吸收了冷凝介質的熱量后，從另一側流出，而冷凝介質則從管壁中被冷卻介質吸收的熱量作為冷凝熱量散發出來。冷凝介質的溫度逐漸降低，直至完全冷凝成液體后，通過排液管從冷凝器中排出，完成整個冷凝過程。

二、冷凝過程有以下特點

1.冷凝過程非等溫，由于重組分從混合蒸氣中冷凝出來，因而其露點是變化的；

2.由于冷凝過程非等溫，所以存在著將蒸氣冷卻到露點的顯熱傳遞；因?yàn)槔淠罕仨殢乃睦淠郎囟壤鋮s到出口溫度，所以同時還有冷凝液的顯熱傳遞。而蒸汽的顯熱傳遞尤其重要，因?yàn)槠鋫鳠嵯禂?shù)比冷凝傳熱系數要低的多；

3.由于冷凝過程中蒸汽和液體的組分是變化的，所以它們的物性也是變化的；

4.重組分必領通過較輕的組分?jǐn)U散到冷凝表面，因而其冷凝速率受擴散速率和傳熱速率的控制。

另外，在立式冷凝器中如果能做到完全逆流（即單殼程、單管程），凝液過冷的效果就更好，同時出口的氣體因與溫度低的管壁接觸，所以可凝氣的損失也較少。

由于在中壓下采取立式管程冷凝有上述一系列的優點，所以在重整裝置中反應產物與原料的換熱器就可采用立式。

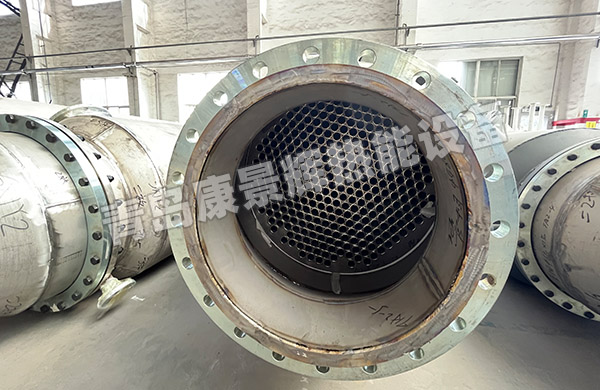

三、管殼式冷凝器使用注意事項

在使用管殼式冷凝器時，需要注意一些問題。首先，要合理選擇冷卻介質，并注意冷卻介質的流量和溫度，在保證冷凝效果的同時，避免冷凝介質在管內過度冷卻導致結冰。其次，要定期清洗和維護管殼式冷凝器，避免管道和殼壁堵塞，影響熱交換效果。

綜上所述，管殼式冷凝器作為一種熱交換設備，在工業生產和生活中具有重要的應用價值。它的冷凝過程簡單而效率較高，特點突出在于熱傳導效率高、結構緊湊、可靠性強和適應性廣泛。在今后的發展中，我們可以進一步深化對管殼式冷凝器的研究和應用，以滿足不斷增長的市場需求，并為推動工業技術的進步和節能減排做出貢獻。
