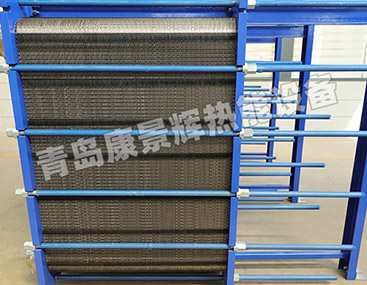

人字形波紋板換熱器是一種常見的板式換熱器，其特點是在板片上設計有人字形的波紋，這種設計可以增加流體的湍流度，從而提高換熱效率。人字形波紋板換熱器的主要特點包括：

1.高傳熱效率：由于人字形波紋的存在，流體在流經板片時會產生旋轉流動，即使在較低的流速下也能形成紊流，從而提高傳熱系數，一般比管殼式換熱器高出3到5倍。

2.結構緊湊：人字形波紋板換熱器的板片緊密排列，單位體積內的換熱面積大，因此占地面積小，安裝空間也相對較小。

3.易于清洗和維護：由于板片可以拆卸，清洗和維護相對容易，這對于需要定期清潔以防止結垢的應用場合非常有用。

4.適應性強：可以通過增減板片數量或改變板片排列來適應不同的換熱需求。

5.承壓能力：雖然人字形波紋板換熱器結構緊湊，但其承壓能力相對較差，因此在高壓應用場合可能需要特別的考慮。

6.流動阻力：由于波紋的存在，流體通過換熱器時會遇到一定的阻力，這可能導致壓降增加。

7.設計優化：通過優化波紋傾角、波紋間距和波紋高度等參數，可以進一步提升換熱器的性能。

在實際應用中，人字形波紋板換熱器廣泛應用于石油、化工、冶金、動力等工程領域，適用于液-液、液-汽的熱交換過程。設計時需要綜合考慮傳熱效率、流動阻力、結構強度和成本等因素，以確保換熱器能夠在特定的工況下達到更佳性能。
